Этот проект автоматизированной птицефермы в Эквадоре показывает, как грамотное проектирование оборудования, возможность ознакомиться с уже действующими объектами и оперативная техническая поддержка помогают заказчику принять обоснованное инвестиционное решение.

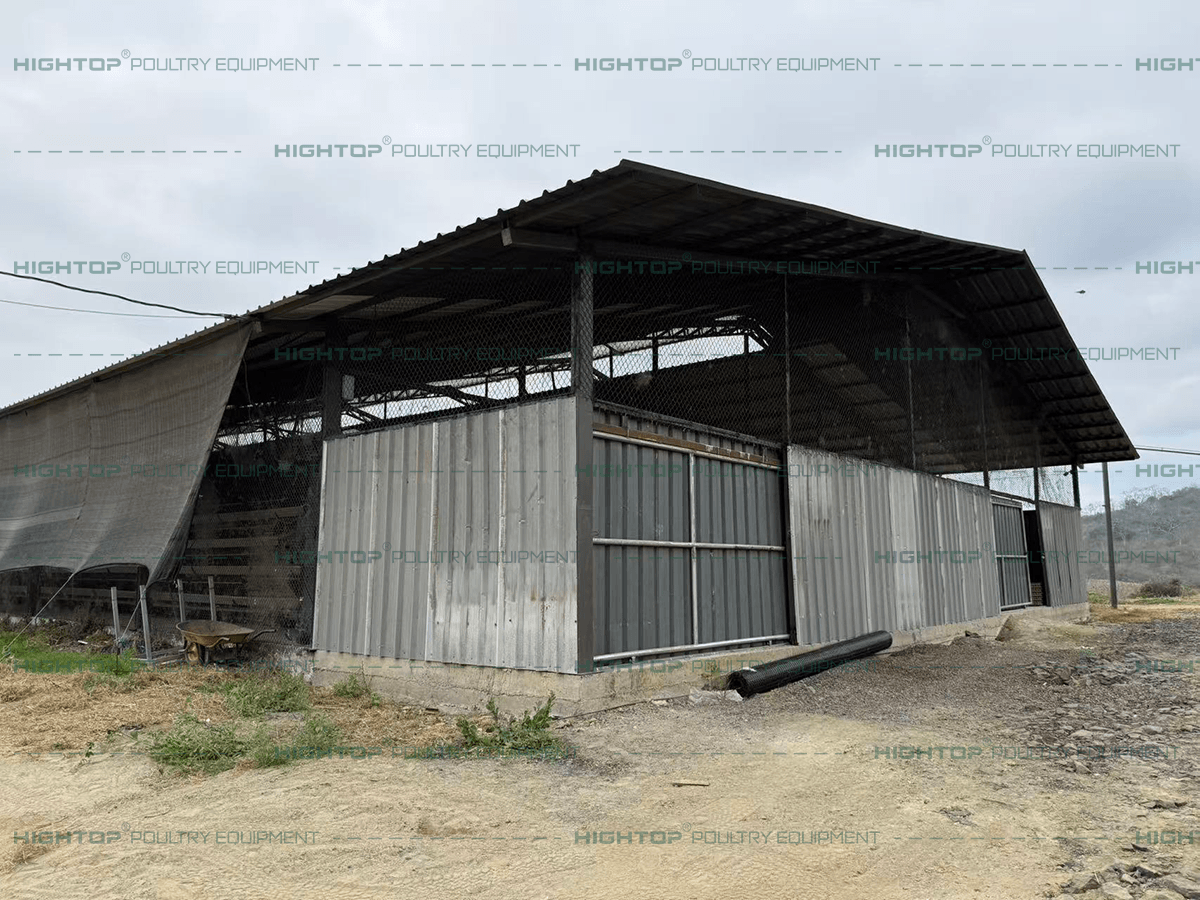

В проекте используется 4-ярусная автоматическая клеточная система A-типа для кур-несушек, установленная в открытом птичнике размером 108 × 19,3 × 3,5 м. Внутри размещено 5 рядов клеток, по 50 комплектов в каждом ряду — всего 250 комплектов. Общая расчетная вместимость птичника составляет 30 000 кур-несушек.
HIGHTOP поставила клеточное оборудование, автоматическую систему кормления, автоматическую систему сбора яиц и систему автоматического удаления помета.
Система навозоудаления была спроектирована с учетом собственного процесса сбора и ферментации куриного помета на ферме заказчика. Скребки перемещают помет по каналам под клеточными рядами, после чего поперечный транспортер собирает его в торцевой части птичника и выводит наружу к месту выгрузки на уровне земли.
Основные характеристики проекта
| Параметр | Значение | Параметр | Значение |
|---|---|---|---|
| Местоположение | Эквадор | Тип птичника | Открытый птичник |
| Размер птичника | 108 × 19,3 × 3,5 м | Вместимость | 30 000 кур-несушек |
| Клеточная система | 4-ярусные автоматические клетки A-типа | Схема размещения | 5 рядов × 50 комплектов |
| Общее количество клеточных комплектов | 250 | Расчетная вместимость | 120 птиц на комплект |
| Автоматические системы | Кормление, сбор яиц и удаление помета | Выгрузка помета | На уровне земли за пределами птичника |
| Монтажная поддержка | Местная монтажная бригада — партнер HIGHTOP | Текущий статус | Проект завершен и находится в эксплуатации |
Решение о покупке, основанное на реальных проектах
До размещения заказа клиент неоднократно знакомился с реализованными проектами HIGHTOP через публикации компании в социальных сетях и подробные примеры проектов на сайте.
В этих материалах были представлены схемы размещения клеток, установленные автоматические системы, готовые птичники и оборудование, работающее в реальных условиях птицеферм.
Однако наиболее убедительным этапом стало посещение действующей фермы другого клиента HIGHTOP.
Заказчик лично осмотрел оборудование и качество монтажа и только после того, как убедился в работе системы на действующем объекте, принял решение разместить заказ.
Таким образом, решение основывалось не только на коммерческом предложении и техническом описании оборудования, но и на практическом опыте эксплуатации уже реализованного проекта.
Оперативная коммуникация несмотря на разницу во времени
Несмотря на разницу во времени между Китаем и Эквадором, команда HIGHTOP поддерживала оперативную связь с заказчиком по вопросам планировки, комплектации оборудования, удаления помета, монтажа и подготовки объекта.
Быстрые ответы позволяли своевременно принимать технические решения и согласовать в единую систему открытую конструкцию птичника, приподнятые клетки, каналы для помета, скребковые механизмы и поперечный транспортер.

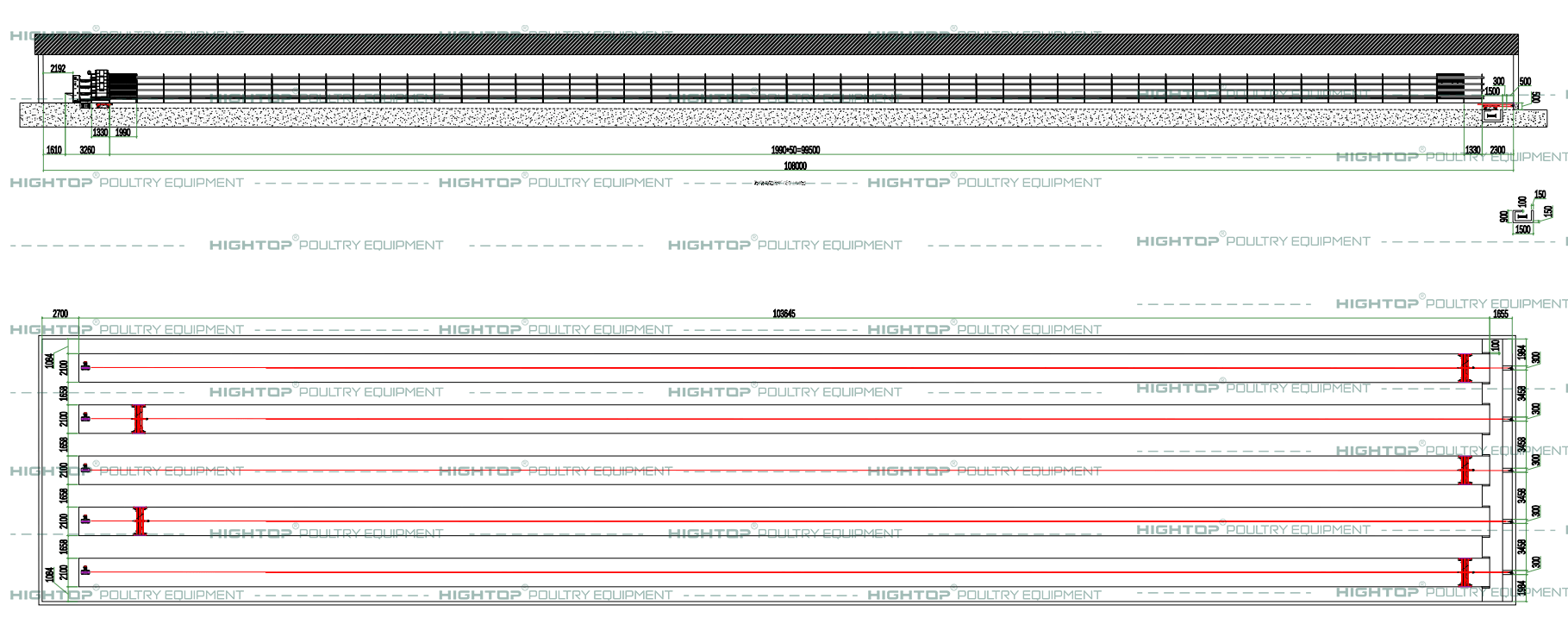

Пять рядов клеток для открытого птичника на 30 000 несушек

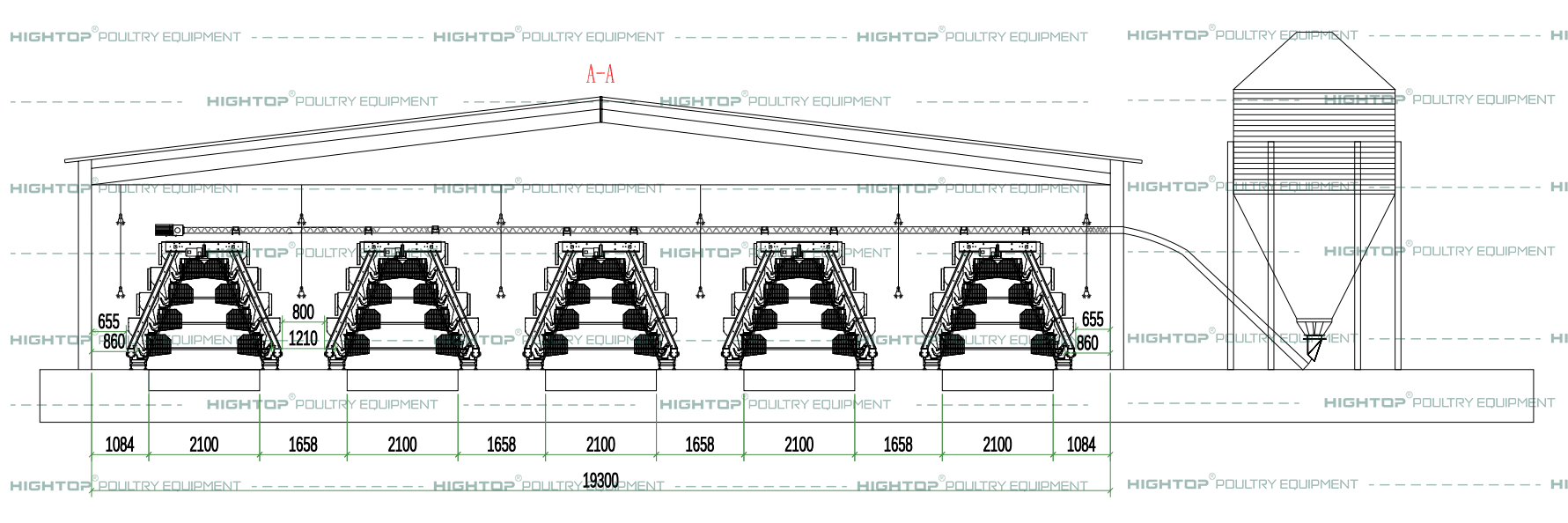

Птичник длиной 108 м и шириной 19,3 м позволяет разместить 5 рядов 4-ярусных клеток A-типа.
В каждом ряду установлено 50 клеточных комплектов, всего — 250 комплектов. Расчетная вместимость одного комплекта составляет 120 кур, что обеспечивает общую проектную вместимость 30 000 кур-несушек.
При разработке планировки также были предусмотрены рабочие проходы, необходимые для осмотра птицы, обслуживания оборудования, работы системы кормления и сбора яиц.
Клеточные конструкции были подняты примерно на 30 см, чтобы сформировать под рядами каналы для помета и обеспечить необходимое пространство для работы скребковой системы.
Система удаления помета с учетом дополнительного дохода фермы
Организация удаления помета — одна из наиболее характерных особенностей этого проекта.
Заказчик самостоятельно собирает и ферментирует куриный помет для его дальнейшего коммерческого использования и получения дополнительного дохода. Поэтому схема выгрузки была выбрана с учетом именно этого технологического процесса.
Удаление помета осуществляется в три этапа.
1. Помет поступает в каналы под клетками
Помет падает в специальные каналы, расположенные под приподнятыми клетками A-типа.
Дополнительное пространство под клеточной конструкцией позволяет разместить скребковый механизм и отделяет зону содержания птицы от зоны удаления помета.

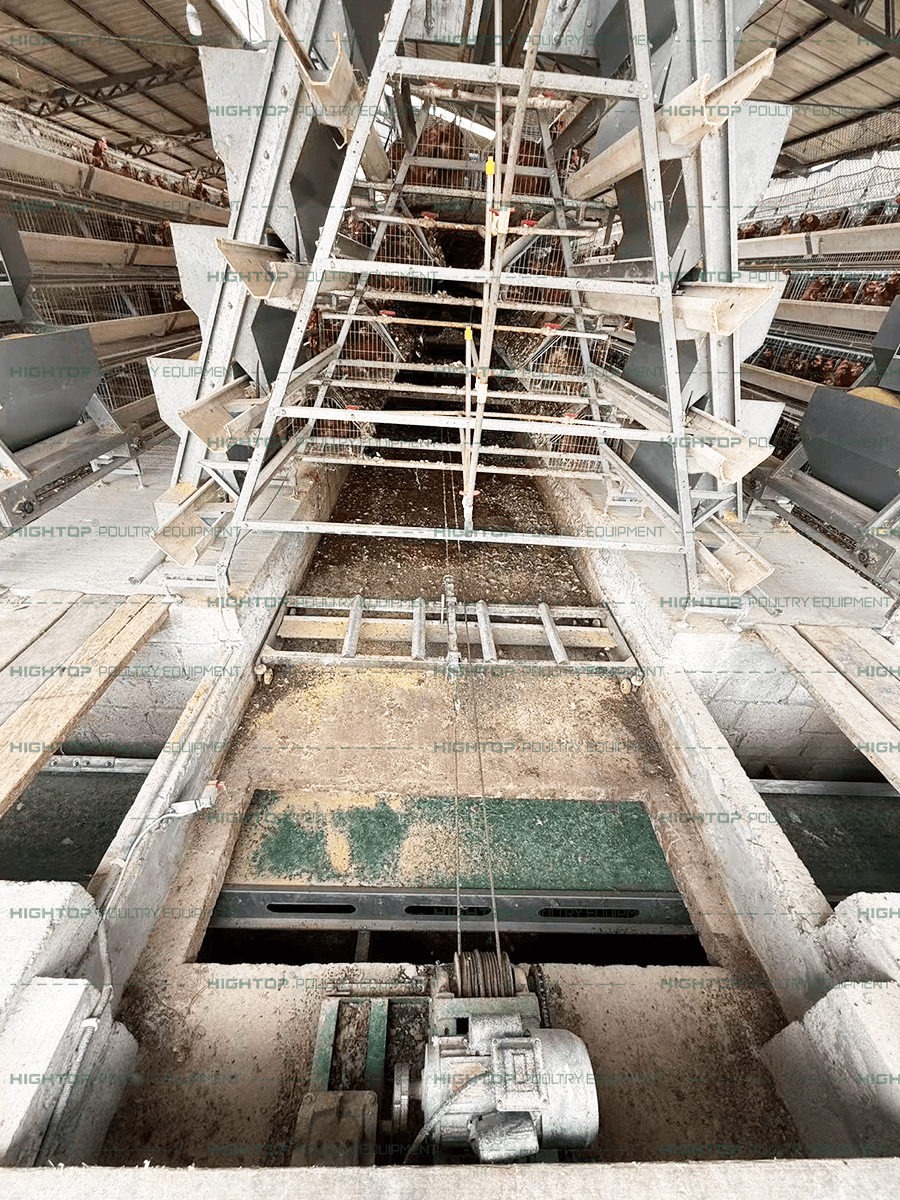

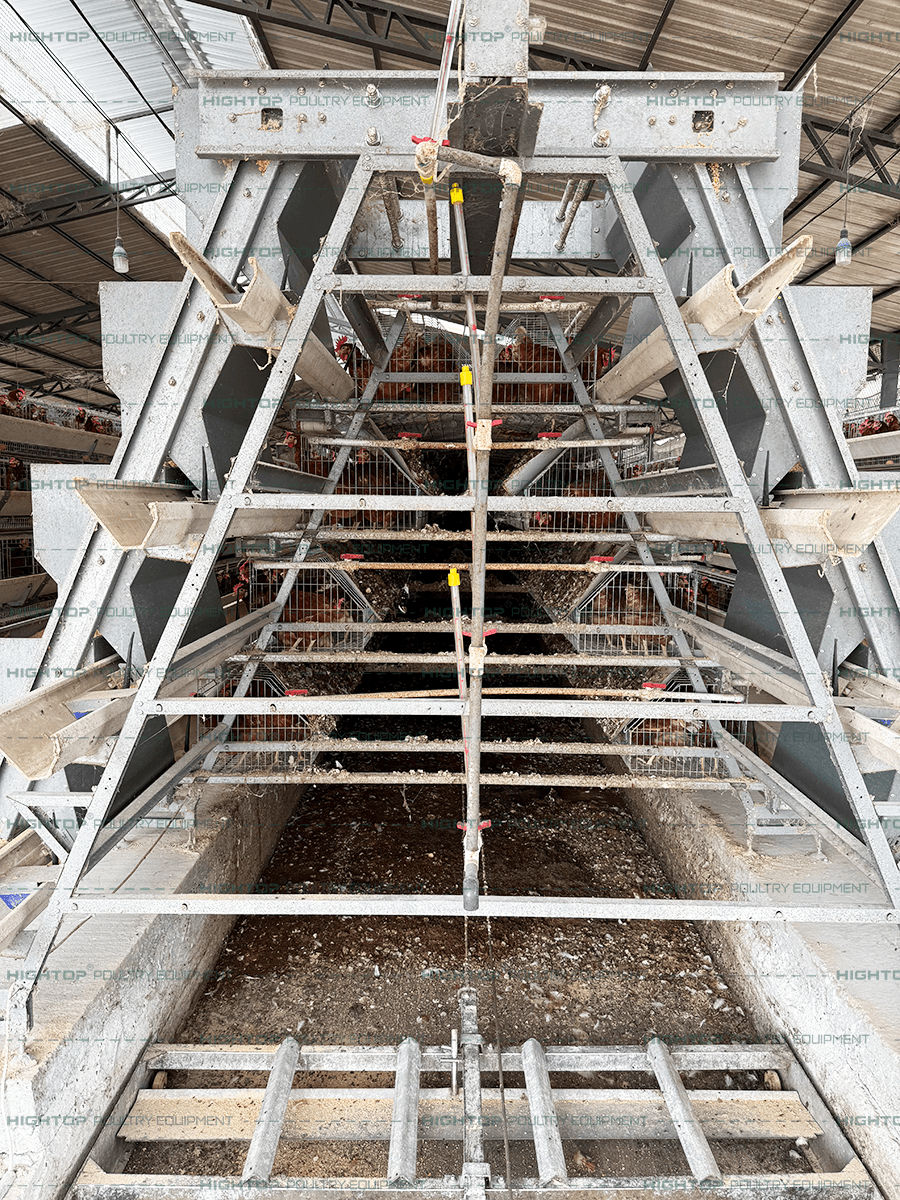

2. Скребки перемещают помет к торцу птичника
При запуске системы очистки скребковые механизмы перемещают накопившийся помет по каналам к торцевой части птичника.
Затем через выпускные участки в конце каждого ряда помет поступает на поперечный транспортер.

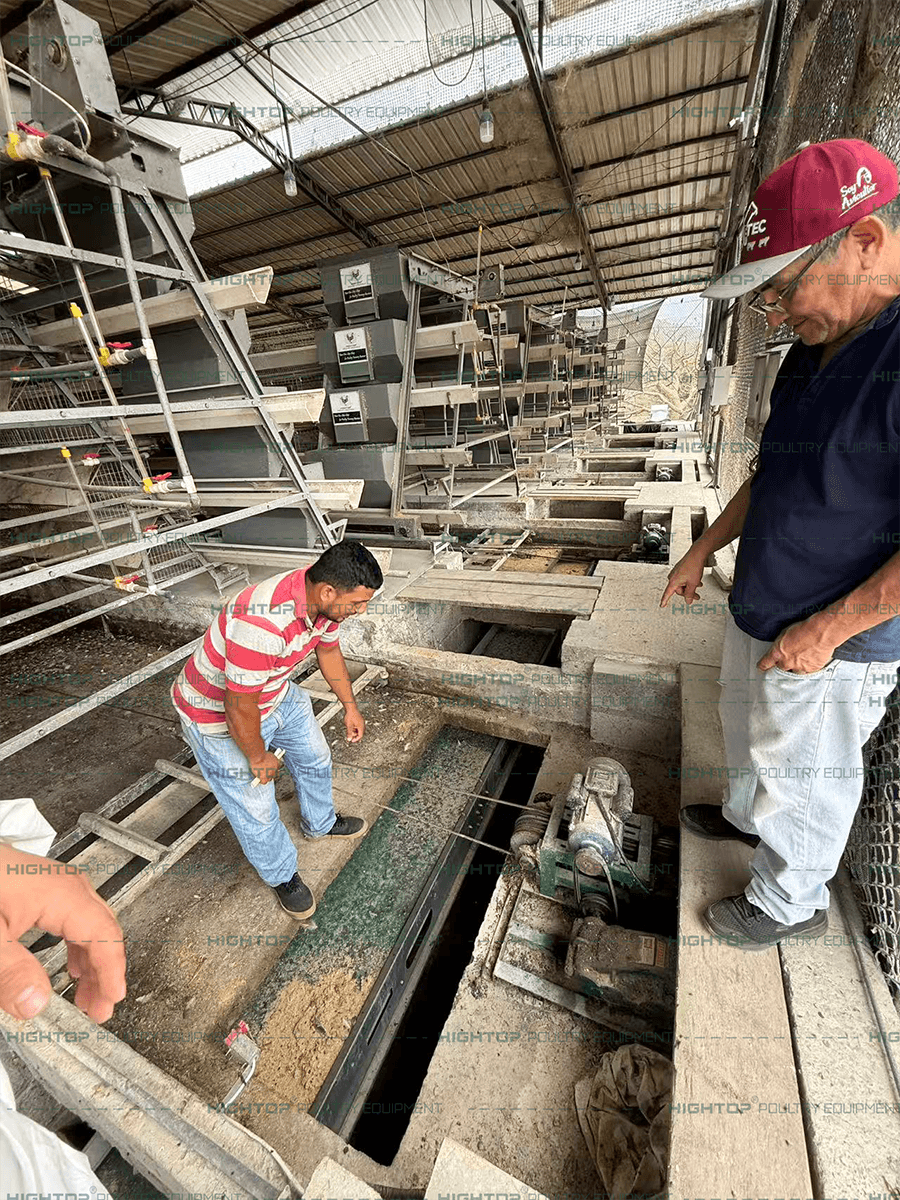

На фотографиях проекта также зафиксирован процесс проверки рабочими этого важного узла передачи помета со скребковой системы на поперечный конвейер.

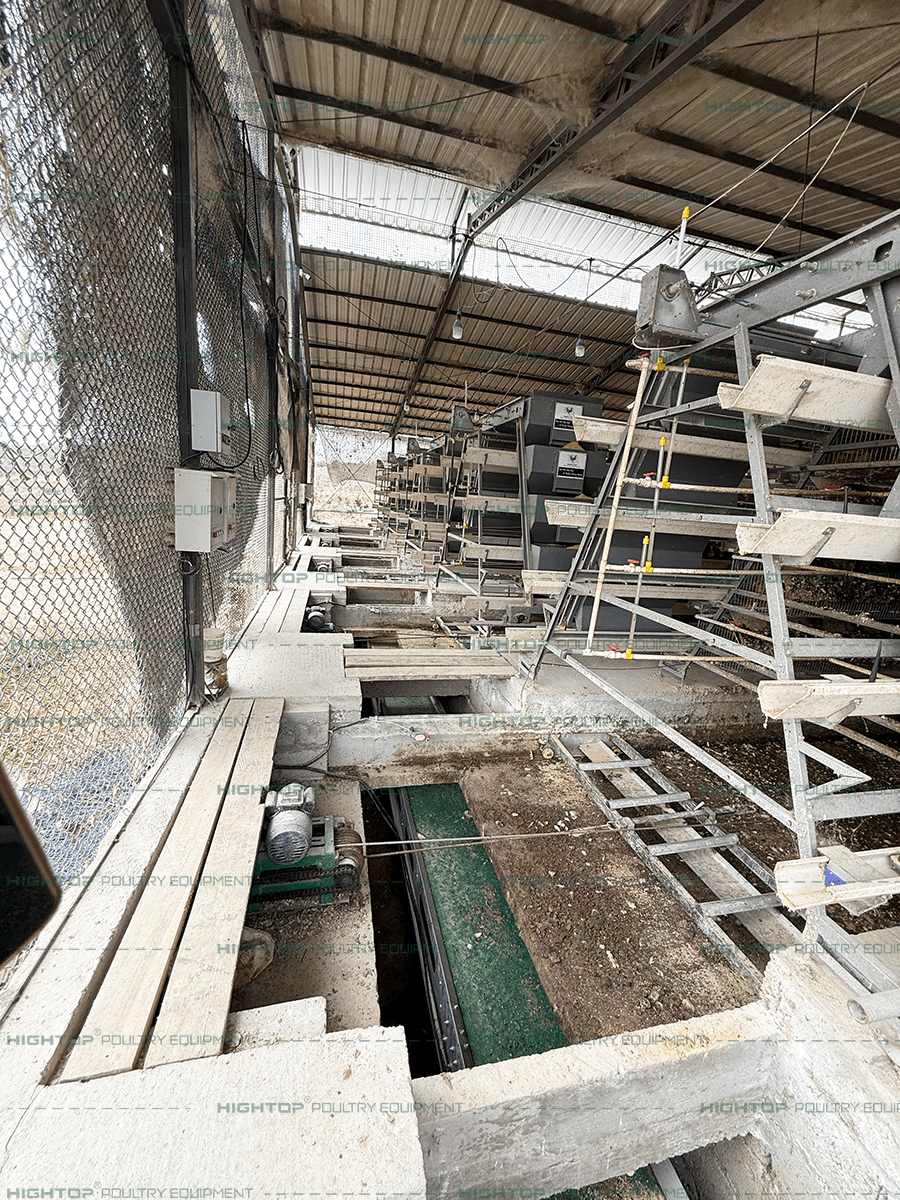

3. Поперечный транспортер выводит помет за пределы птичника
Поперечный транспортер принимает помет от всех пяти клеточных рядов и перемещает его к месту сбора за пределами здания на уровне земли.
На некоторых птицефермах дополнительно устанавливается наклонный транспортер, который поднимает помет на достаточную высоту, чтобы грузовой автомобиль мог подъехать непосредственно под него и принять материал сразу в кузов.
В данном проекте такой наклонный транспортер не используется.
Заказчик самостоятельно собирает помет для последующей ферментации и коммерческого использования, поэтому выгрузка на уровне земли соответствует принятому на ферме технологическому процессу и позволяет избежать инвестиций в оборудование, которое в данном случае не является необходимым.
Таким образом, автоматическая система обеспечивает удаление помета из-под клеток и его транспортировку за пределы птичника. Дальнейший сбор, перемещение и загрузка материала выполняются отдельно в соответствии с процессом ферментации на ферме.
Автоматическое кормление и сбор яиц
Система удаления помета работает совместно с двумя другими основными автоматизированными системами птичника.
Автоматическая система кормления перемещается вдоль клеточных рядов и распределяет корм, а автоматическая система сбора яиц транспортирует яйца к зоне их дальнейшего сбора.

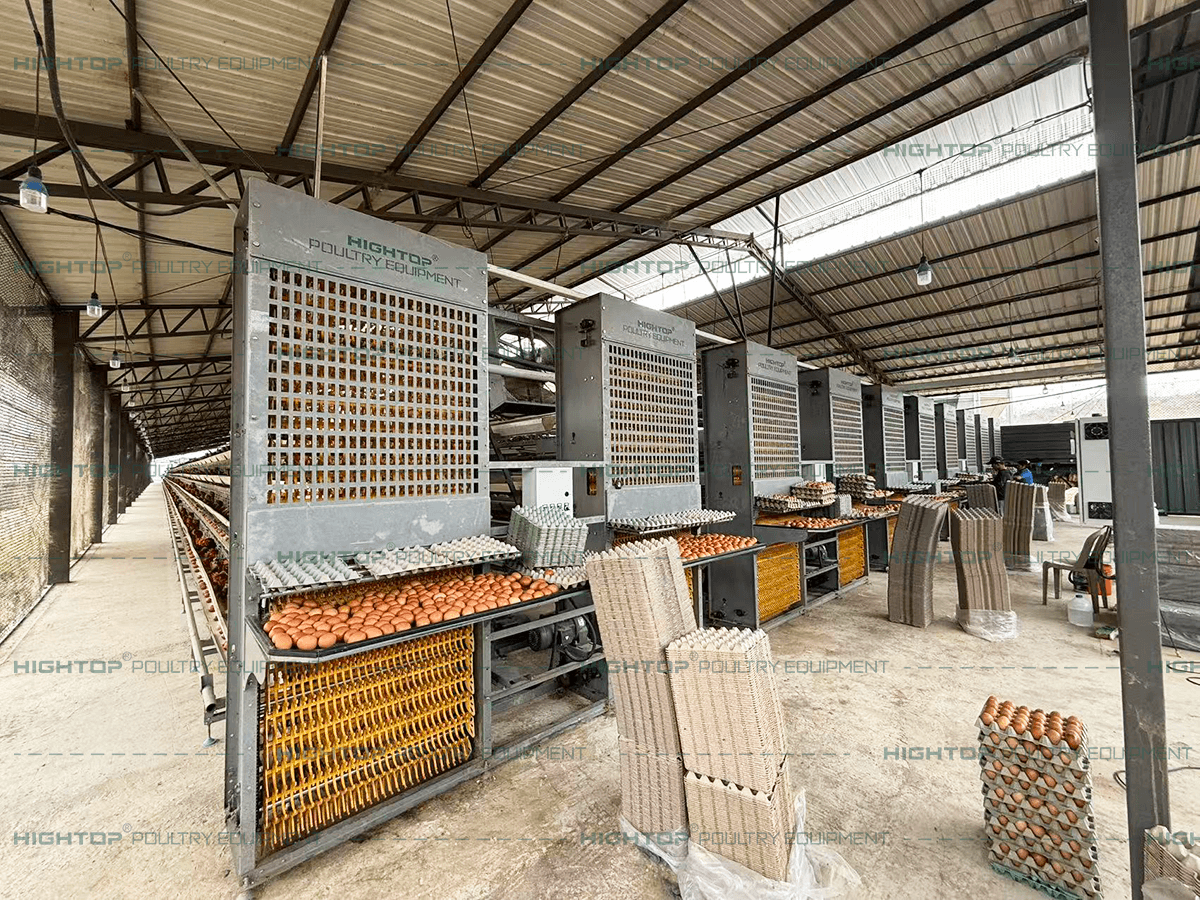

На фотографиях действующего объекта можно увидеть автоматический яйцесборник в процессе эксплуатации.
Вместе с системой удаления помета эти решения позволяют организовать три основных ежедневных процесса — кормление, сбор яиц и удаление помета — в рамках единой согласованной планировки птичника.
Местная монтажная поддержка в Эквадоре
Возможность получить монтажную поддержку на месте стала еще одним фактором, повлиявшим на выбор HIGHTOP.
В Эквадоре работает партнерская монтажная команда, которая может оказывать помощь при сборке клеток, установке автоматических систем, регулировке и выравнивании оборудования, проверке систем и координации работ на ферме.
Наличие такой команды снижает зависимость заказчика исключительно от дистанционных консультаций и обеспечивает более удобный канал технической поддержки непосредственно на объекте.
Фотографии проекта фиксируют различные этапы реализации: прибытие оборудования, подготовку к монтажу клеток, доставленный автоматический яйцесборник, а также проверку узлов соединения скребковой системы удаления помета с поперечным транспортером.
От поставки оборудования до нормальной эксплуатации фермы

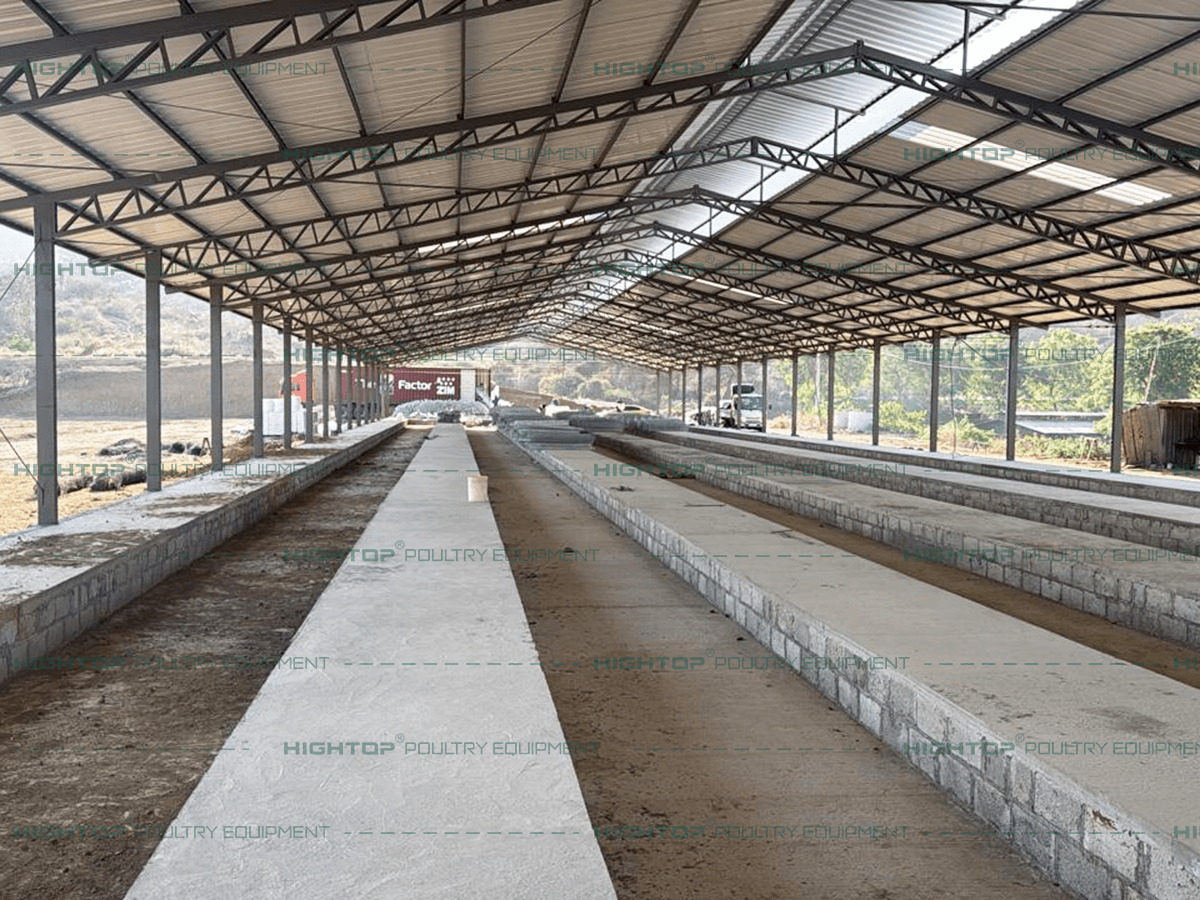

Фотоматериалы проекта показывают процесс от прибытия оборудования и подготовки к монтажу до проверки систем и нормальной эксплуатации птицефермы.

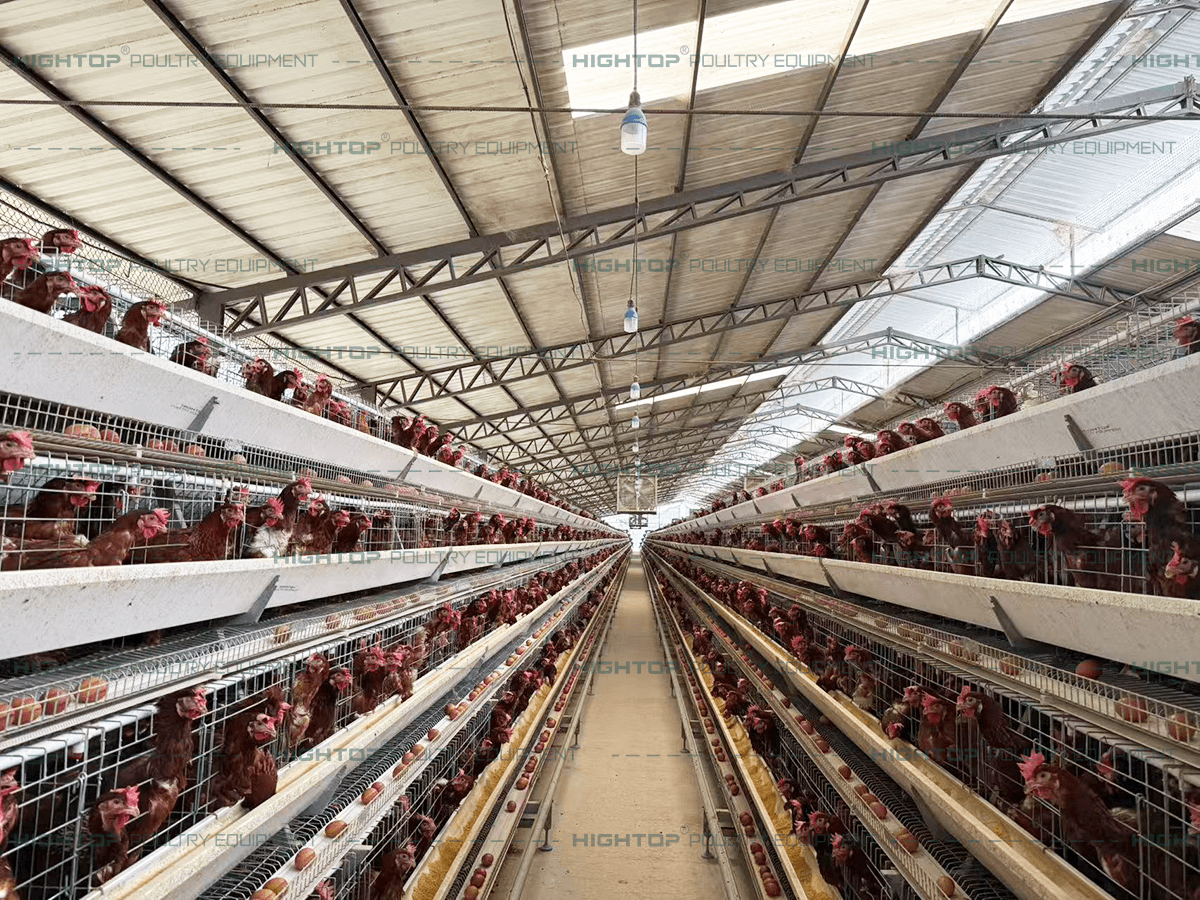

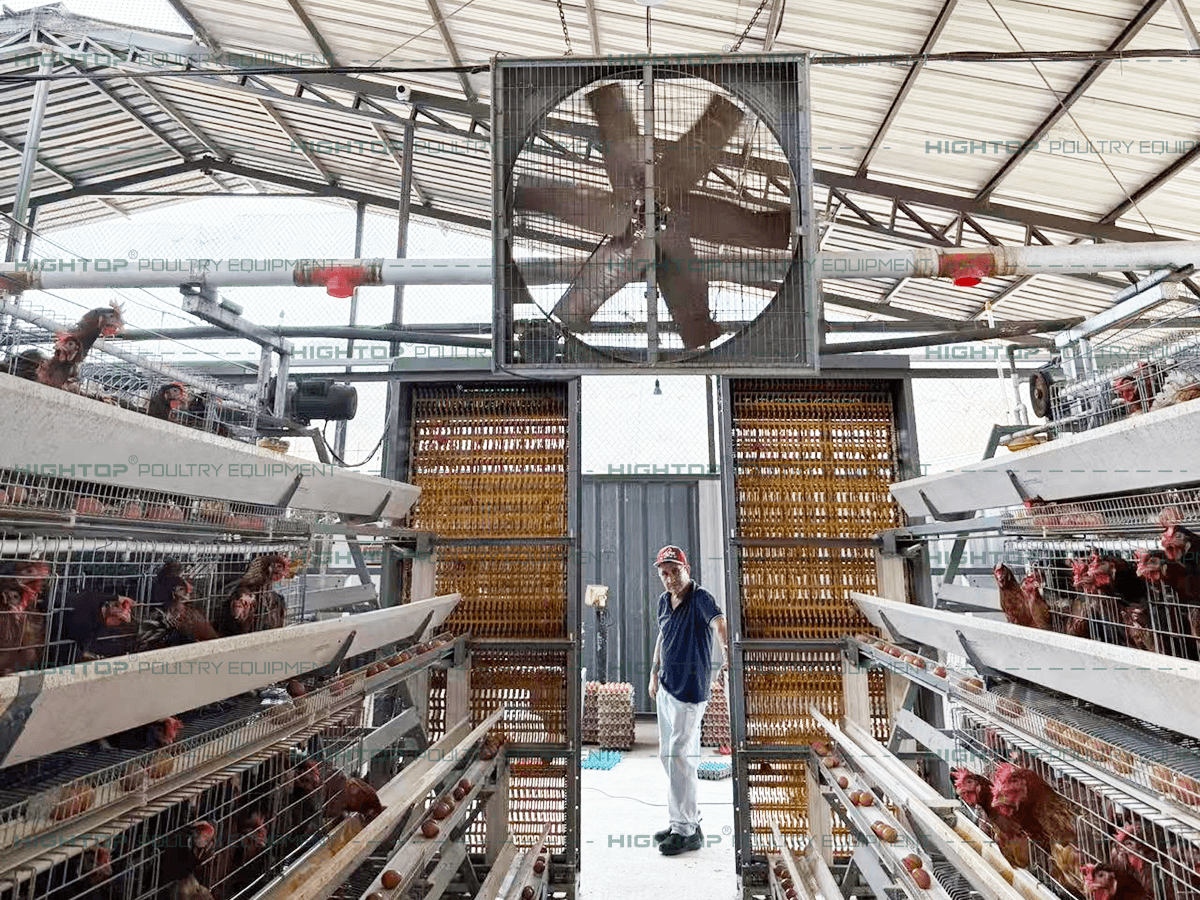

Общие фотографии птичника подтверждают размещение пяти клеточных рядов, а крупные планы демонстрируют работу автоматического яйцесборника и ключевые точки передачи помета между элементами системы навозоудаления.
Что можно учесть при планировании аналогичной птицефермы
- Проверяйте оборудование на действующих объектах. Посещение уже работающей фермы позволяет оценить оборудование и качество монтажа в реальных условиях, а не только по каталогу или коммерческому предложению.
- Согласовывайте систему удаления помета с конечным способом его использования. Если требуется непосредственная загрузка в грузовой автомобиль, может понадобиться наклонный транспортер. Если помет собирается на уровне земли для последующей ферментации, такой элемент может быть не нужен.
- Учитывайте наличие монтажной поддержки. Опытная местная монтажная команда может упростить сборку оборудования и обеспечить более удобную техническую поддержку.
- Проектируйте взаимосвязанные системы одновременно. Высота установки клеток, каналы для помета, траектория движения скребков, точки выгрузки и поперечный транспортер должны проектироваться как единая система.
Аналогичное оборудование: 4-ярусные автоматические клетки A-типа
Используемая в этом проекте 4-ярусная клеточная система A-типа обеспечивает открытое пространство под клетками, необходимое для работы скребковой системы, и может интегрироваться с автоматическим кормлением и сбором яиц.
Для данного проекта важны следующие особенности:
- возможность размещения пяти рядов в птичнике шириной 19,3 м;
- свободное пространство под клеточными рамами для каналов и скребкового оборудования;
- совместимость с автоматическими системами кормления и сбора яиц;
- удобный доступ к торцевым участкам рядов для проверки точек передачи помета;
- возможность применения в открытых птичниках.
Подробнее о 4-ярусных автоматических клетках HIGHTOP A-типа можно узнать у нашей команды. Планировка оборудования может быть разработана в соответствии с фактическими размерами вашего птичника и требуемым поголовьем.
Почему HIGHTOP для аналогичных проектов?
Этот проект демонстрирует несколько важных аспектов реализации коммерческой птицефермы: оперативную коммуникацию между заказчиком и производителем несмотря на разницу во времени, возможность проверить оборудование на действующих объектах, наличие местной монтажной поддержки и подбор оборудования в соответствии с реальным технологическим процессом клиента.
В частности, выгрузка помета на уровне земли в этом проекте является не упрощенной стандартной конфигурацией, а осознанным решением, соответствующим процессу сбора и ферментации помета на ферме заказчика.
Спланируйте свою птицеферму вместе с HIGHTOP
Если вы планируете строительство новой птицефермы или модернизацию существующего открытого птичника, предоставьте HIGHTOP следующие исходные данные:
- планируемое поголовье;
- длину, ширину и высоту птичника;
- параметры местной электросети;
- требуемый уровень автоматизации;
- планируемый способ сбора и дальнейшего использования помета.
На основании этой информации специалисты HIGHTOP могут подготовить схему размещения клеток и предложение по комплектации оборудования с учетом фактической организации работы вашей фермы — от кормления и сбора яиц до монтажа и конечной схемы удаления помета.
Часто задаваемые вопросы
Сколько кур-несушек рассчитан вмещать этот птичник в Эквадоре?
Проектная вместимость составляет 30 000 кур-несушек. В птичнике установлено пять рядов 4-ярусных клеток A-типа, по 50 комплектов в каждом ряду — всего 250 комплектов.
Почему клетки A-типа были подняты примерно на 30 см?
Дополнительная высота позволяет сформировать каналы для помета под клеточными рядами и обеспечить необходимое рабочее пространство для скребковой системы удаления помета.
Как удаляется помет из птичника?
Скребки перемещают помет по каналам к торцевой части клеточных рядов. После этого он поступает на поперечный транспортер, который выводит его к месту сбора на уровне земли за пределами птичника.
Используется ли в этом проекте наклонный транспортер для непосредственной загрузки помета в грузовой автомобиль?
Нет. Заказчик собирает куриный помет для последующей ферментации и коммерческого использования, поэтому выбранная система выгружает его на уровне земли за пределами птичника. Дальнейшая погрузка и перемещение выполняются отдельно.
Может ли HIGHTOP предоставить монтажную поддержку в Эквадоре?
У HIGHTOP есть партнерская местная монтажная команда в Эквадоре. Конкретный объем монтажной и технической поддержки для нового проекта определяется с учетом его местоположения, конфигурации оборудования и графика строительства.
